みはり組(NETIS:KT-090057-VE)

道路工事中の作業員後方から、バックホウやローラー等がバックで接近した事を、重機後部に取り付けた「みはりセンサー」と作業員のヘルメット後頭部に取り付けた「ヘルセンサー」で感知し、音と振動で作業員と運転席に危険を知らせる警報補助装置です。

カタログダウンロード

特 徴

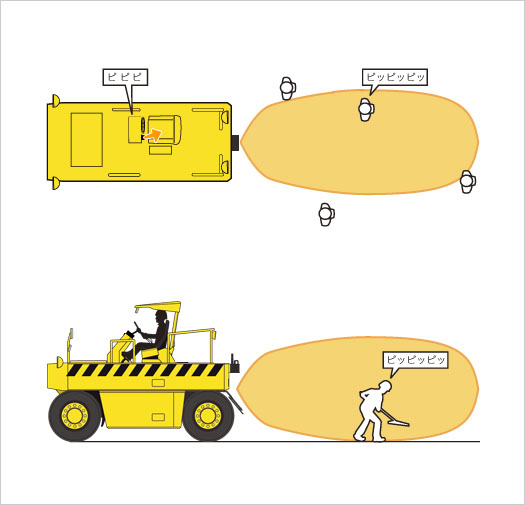

『みはり組』は、重機の危険範囲内の作業員に、音と振動で危険を知らせる警報補助装置です。作業に集中していて危険を感じ取れないことは、残念ながら起こってしまう可能性があります。
そして、雨や広い場所での強風、ほかの重機などのノイズ等、厳しい条件が重なると、さらに危険度は高まります。
そこで、これらの条件で作用されにくい近赤外線を使用し、作業員の安全確保は勿論、作業員に簡単に使ってもらえる商品としました。

みはり組イメージ
ページの先頭へ

機 能

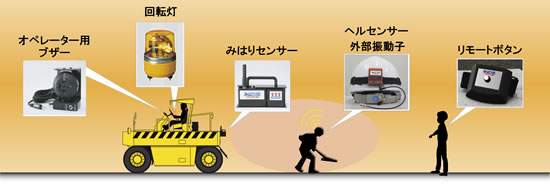

みはり組取り付け図

みはりセンサーには近赤外線を採用

重機に合わせた感知距離設定

各装置は充電式を採用

簡単設置

ページの先頭へ

NETIS登録技術

国土交通省の新技術情報システムNETISに登録されております。
※事後評価済み技術(NETIS-VE)に認定されました。

NETIS番号KT-090057-VE
技術名称:作業員装着警報感知システム「みはり組」

NETISとは

NETIS(New Technology Information System)は、国土交通省が新技術の活用のため、新技術に関る情報の共有および提供を目的として整備したシステムであり、国土交通省のイントラネットおよびインターネットで運用されています。NETIS登録技術は、国土交通省の直轄工事における加点対象となる可能性があります。

ページの先頭へ

製品紹介

みはりセンサー

  • 近赤外線が発光する機能と、微弱電波を受信し断続ブザー音 とLEDの点滅でヘルセンサーが受光したことを、運転席に設置したオペレーター用ブザーでオペレーターに知らせます。
  • みはりセンサーは専用充電池使用で、面倒な車両電源からの配線がありません。
  • みはりセンサー裏面にマグネットがついてますので、そのまま重機に取り付け出来ます。
センサー

オペレーター用ブザー

  • 運転席に設置し、大音量、小音量と2段階で音量を調整出来ます。
  • ブザー音と同時にLEDでも警報します。
  • ブザー裏面にマグネットがついてますので、そのまま運転席に取り付け出来ます。
ブザー

ヘルセンサー

  • みはりセンサーからの近赤外線光を受光すると断続ブザー音を鳴らし、同時に微弱電波をみはりセンサーに発信します。
  • ヘルセンサーを最大8個まで同時に充電可能な専用充電器を用意。
ヘルセンサー
ページの先頭へ

重機への設置方法

みはりセンサー

簡単にツーステップで取り付け

【1】重機最後部の中央に『みはりセンサー』をマグネットで取り付け。
(感知距離は切替スイッチで5mと10mに切替可能)

【2】『オペレーター用ブザー』を運転席にマグネットで設置。

みはりセンサー

ヘルセンサー

簡単! 軽量!

『ヘルセンサー』はゴムベルトでヘルメット後頭部に取り付け。軽量で、取り付けや取り外しも簡単

ヘルセンサー
ページの先頭へ

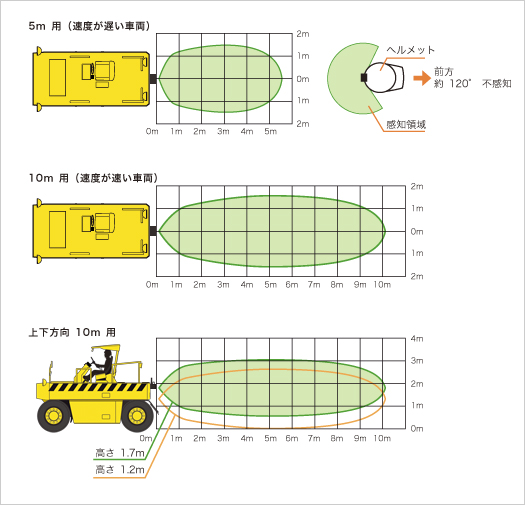

重機に合わせた感知領域設定

みはりセンサー

みはりセンサー

ヘルセンサー

ヘルセンサー
ページの先頭へ

オプション

リモートボタン

リモートボタンは監視員の腕に装着して使用します。

特長
離れた場所からオペレーターへ危険を知らせることが可能となりました。
取付方法
ゴムバンドによる取付。電源は単四電池3個使用。
リモートボタン

回転灯(オペレーター用)

回転灯はみはりセンサーに取付けて使用します。

特長
回転灯を取付けることで発光と警報音で危険を知らせることが可能となりました。
取付方法
取付けはマグネット式。電源は重機シガーライターDC12V/DC24V又は、バッテリーからお取りできます。
回転灯(オペレーター用)

LED回転灯(無線式)

LED無線式回転灯はユーザーが置きたい箇所に置いて使用します。

特長
無線式とした事で面倒な配線がなく容易に設置可能となりました。
また警報音だけでなく音声で危険をお知らせします。
取付方法
取付はマグネット式。電源は充電式。
LED回転灯

外部振動子(作業員用)

外部振動子はヘルセンサーに取付けて使用します。

特長
振動と警報音で危険を知らせることが可能になりました。
取付方法
ヘルセンサー充電端子に差し込み、先端のクリップ部をヘルメットのあご紐等に取付けます。
外部振動子(作業員用)
ページの先頭へ

価 格

みはり組(基本セット) 本体価格 オープン価格

追加用のヘルセンサー 本体価格(1個) オープン価格

備考:「みはり組(基本セット)」は、みはりセンサー1個、オペレーター用ブザー1個、ヘルセンサー2個、専用小型充電池、専用充電器を含みます。

リモートボタン 本体価格 オープン価格

回転灯 本体価格 オープン価格

外部振動子 本体価格 オープン価格

※ご質問は、 こちらのフォーム からお願いいたします。

ページの先頭へ

動作環境

方式 対向式近赤外検知方式
検知距離 10m及び5m(2種)切替スイッチによる
検知幅 距離2mにて 水平幅:約2.8m 上下幅:約2.2m
出力 ヘルセンサー 断続ブザー音と振動及び車両運転席への送信
送信周波数 微弱電波315MHz
送信距離 約10m
車両運転者受信 断続ブザー音 音量2段切替 中立位置でOFF、LED点滅
電源 みはりセンサー:DC+11V~+28V
ヘルセンサー:内部バッテリー
充電器 みはりセンサー:入力AC100V出力+24V
ヘルセンサー:入力AC100V出力+6V ヘルセンサーを最大8個接続
外観寸法 みはりセンサー:164㎜(横)x67(縦)×57(奥行)
(取っ手・アンテナを除く)
ヘルセンサー:57㎜(横)×57(縦)×25(奥行)
重量 みはりセンサー:800g
ヘルセンサー:70g(ベルトを含む)
動作環境温度 -15℃~+60℃(みはりセンサー、ヘルセンサー)
防水仕様 みはりセンサー、ヘルセンサー

※製品改良のため、仕様及び外観の一部を予告無く変更することがあります。
